1、离心水泵向阻力不一样的串联管路供水

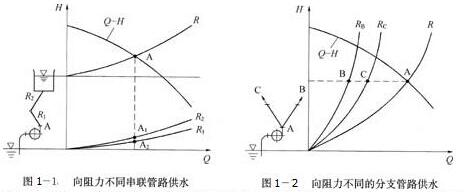

图1-1中R1,R2为独自管路的阻力曲线,R是两管路组成的阻力曲线(对应同一流量的纵坐标相加),A点是泵工况点。
2、向阻力不一样的分支管路供水
图1-2中的RB、RC是AB和AC管路阻力曲线。当不计净扬程时,组成的设备特性曲线为R,它是在同一扬程下2阻力曲线流量相加得到的。泵的工况点为A,流量为QM=QB+QC,QB和QC是经过AB、AC的流量。
图6-17中,RB和RC是管路AB、AC的设备特性曲线,R是组成的设备特性曲线,它是由在同一扬程下两独自设备特性曲线流量相加得到的。泵的工况点为A,泵的流量QA=QB+QC,经过AB管的流量为QB,经过AC管的流量为QC。
