图说混流泵的结构

图说混流泵的结构

[来源:未知]    [作者白云泵业]    [日期:2015-08-10 10:53]    [热度:]

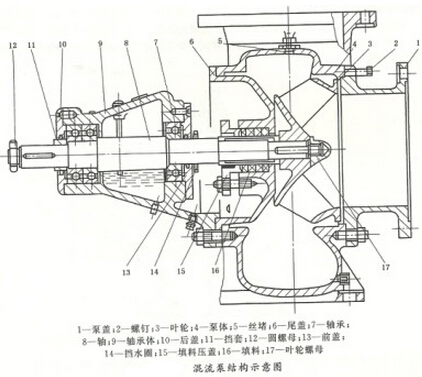

混流泵的结构图

      混流泵的结构不管是蜗壳式混流泵还是导叶式混流泵,都是同样由叶轮、泵壳、泵轴、轴承和填料密封装置五个部件组成(如上图所示)。蜗壳式混流泵的外形酷似离心泵;而导叶式混流泵的外形则很像轴流泵。混流泵叶轮形状粗短,它一部分像离心泵的叶轮;一部分又像轴流泵的叶轮,叶片是螺旋形扭曲叶片,叶轮叶片间的流道较宽,叶片出口边倾斜;它与离心泵和轴流泵叶轮内水流状况不同。水在混流泵叶轮中流动.是轴向进来.以倾斜的方向流出去,所以,混流泵又叫做斜流泵。泵壳的结构形式有两种:一是蜗壳形.例如HB型混流泵,基本上与离心泵相同,但其泵体宽大,卧式安装使用;另一是圆筒形.例如导叶式混流泵、农排泵,它们与立式轴流泵相似,泵体内也装有导叶,立式安装使用。
