化工泵基圆直径D3
D3是指切于导叶进口螺旋线始点的圆，和涡室Ds一样，选取
D3=D2+(2～10)mm
比转速ns大或尺寸大的泵取大值，通常最小的径向间隙不小于4 mm，增大间隙会降低泵的效率，但运行平稳。
(2)导叶进口宽度(轴向宽度)bs
b3=b2+(2～5)mm
式中的b：是叶轮出口宽度，多级泵适当减小b3，可减小轴向尺寸。

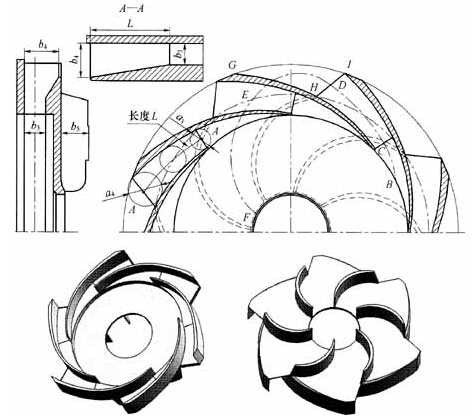

径向导叶结构图

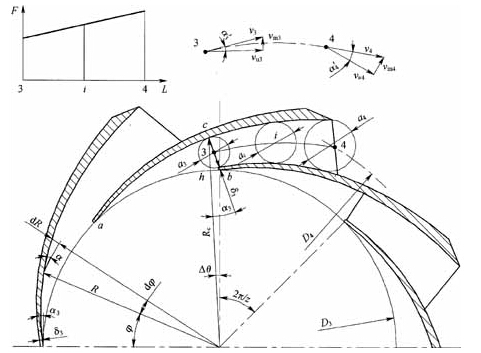

螺旋线的角度和线型（下图）
正导叶螺旋线部分和扩散段的设计
液体从叶轮出口进入螺旋部分，在此处液体和在涡室里一样按vuR=K2(常数)的规律流动。
