白云泵业设计化工泵的基圆直径和螺旋线

[来源：未知] 　[作者zhaojie] [日期：2015-01-22 09:55] [热度：]

①基圆直径D3

D3是指切于导叶进口螺旋线始点的圆，和涡室Ds一样，选取

D3=D2+(2～10)mm

比转速ns大或尺寸大的泵取大值，通常最小的径向间隙不小于4 mm，增大间隙会降低泵的效率，但运行平稳。
②导叶进口宽度(轴向宽度)bs

b3=b2+(2～5)mm

式中的b：是叶轮出口宽度，多级泵适当减小b3，可减小轴向尺寸。

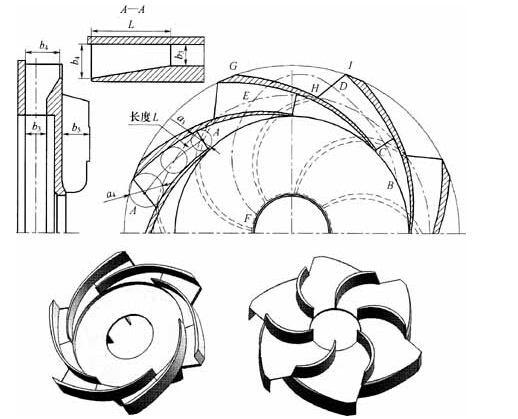

径向导叶结构图

③螺旋线的角度和线

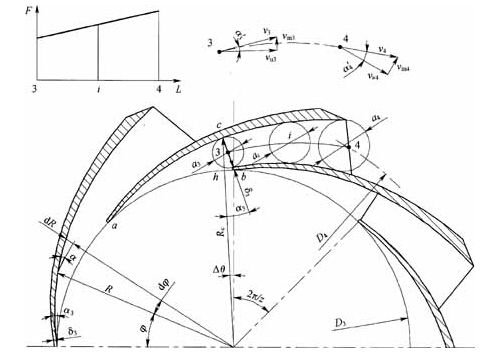

正导叶螺旋线部分和扩散段的设计

液体从叶轮出口进入螺旋部分，在此处液体和在涡室里一样按vuR=K2(常数)的规律流动。

如有其它化工泵问题，您可以联系我们，白云水泵将竭诚为您服务，谢谢！
